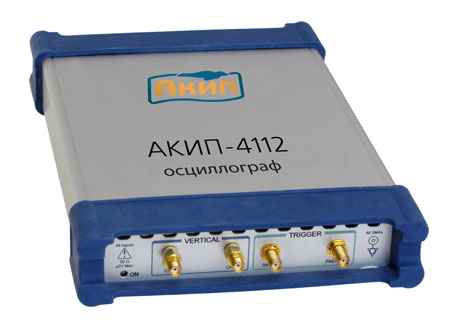

Краткие характеристики:
- 2/4 канала (независимый сбор данных) + вход внешней синхронизации (Ext)
- Полоса пропускания: 12 ГГц или ограничение ПП до 8 ГГц (АКИП-4112, АКИП-4112/1), 20 ГГц или ограничение ПП до 10 ГГц (АКИП-4112/2 … АКИП-4112/7)
- Максимальная частота стробирования до 1 МГц (АКИП-4112/2 … АКИП-4112/7), 200 кГц (АКИП-4112, АКИП-4112/1)
- Макс. объем памяти до 32 кБ/канал
- Внеш. синхрониз. до 2,5 ГГц, с делителем частоты до 14 ГГц
- Автоизмерения (до 138 параметров включая измерение «глазковых» диаграмм (NRZ и RZ), БПФ и джиттера и др.); статистика измерений, маркерные измерения (ΔU; ΔT; ΔU/ΔT, F)
- Математические функции, включая быстрое преобразование Фурье (БПФ) в 2-х каналах
- До 10 прямых и до 4 статистических измерений выполняемых одновременно
- Отображение гистограмм параметров (напряжение/ время), усреднение, огибающая, послесвечение
- Автоматизированный тест сигнала по «маске» (167 предустановленных шаблонов)

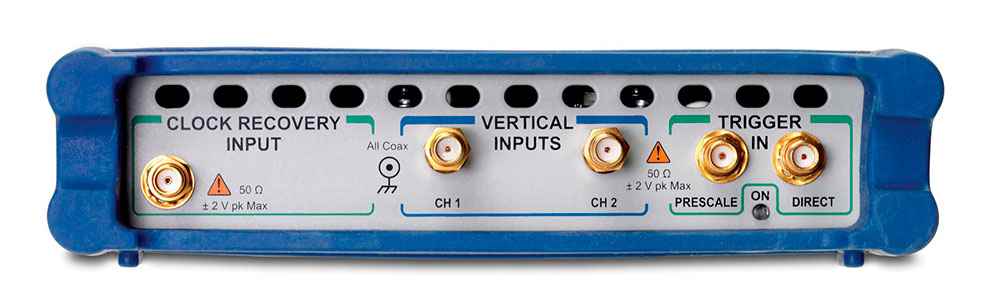

- Доп. вход: внешняя синхронизация с восстановлением тактовой частоты до 2,7 Гб/с (АКИП-4112/1), до 11,3 Гб/с (АКИП-4112/3, АКИП-4112/6)
- Интерфейсы: LAN/ USB, USB (АКИП-4112); ПО под управлением ОС WIN XP/ SP2, Vista, 7 и 8 (32/64 бит).
- Рефлектометр (АКИП-4112/1, АКИП-4112/4, АКИП-4112/5)
- Питание от универсального сетевого адаптера
- Ультракомпактный, масса 1,1 кг/ 1,3 кг
| Характеристики | Параметры | АКИП-4112 АКИП-4112/1 | АКИП-4112/2 , АКИП-4112/3 , АКИП-4112/4 , АКИП-4112/5 , АКИП-4112/6 , АКИП-4112/7 |
| Канал вертикального отклонения | Число каналов | 2 (4 – АКИП-4112/7 ) | |
| Полоса пропускания (-3 дБ) | Полная: 0…12 ГГц Ограничение ПП: 0...8 ГГц | Полная: 0…20 ГГц Ограничение ПП: 0...10 ГГц | |
| Время нарастания (10%-90%) | ≤ 29,2 пс (12 ГГц), ≤ 43,7 пс (8 ГГц) | ≤ 17,5 пс (20 ГГц), ≤ 35 пс (10 ГГц) | |
| Коэф. отклонения (Коткл.) | 2 мВ/дел … 500 мВ/дел с шагом 1-2-5 или 0,5% | 1 мВ/дел … 500 мВ/дел с шагом 1-2-5 или 0,5% | |
| Погрешность измер. напряж. | ± 2% (от полной шкалы) + 2 мВ | ||
| Уровень собств. шумов, с.к.з. | ≤ 2 мВ – в режиме полной полосы пропускания ≤ 1,5 мВ – в режиме ограничения полосы пропускания | ||
| Входной импеданс | (50 ± 1) Ом | ||
| Макс. входное напряжение | ± 2 В(16 дБмВт) | ||
| ВЧ вход | соединитель SMA-типа | соединитель К-типа (2.92 мм) совместим с SMA и PC3.5 | |
| Регулируемая временная задержка между каналами | до 100 нс (с шагом 1 пс) | ||
| Канал горизонтального отклонения | Режимы работы (развертка) | Основная, подсвеченная, задержанная, двойная задержанная | |
| Коэф. развертки (Кразв.) | 10 пс/дел … 50 мс/дел с шагом 1-2-5 или 0,1% | 5 пс/дел … 3,2 мс/дел | |
| Коэф. задерж. развертки (Кз.разв.) | от 10 пс/дел до зн. осн. развертки с шагом 1-2-5 или 0,1% | от 5 пс/дел до зн. осн. развертки | |
| Погрешность измерения временных интервалов, с.к.з. | ± 0,2% oт изм. временного интервала ± 15 пс | > 200 пс/дел: ± 0,2% oт изм. временного интервала ± 12 пс < 200 пс/дел: ± 5% oт изм. временного интервала ± 5 пс | |
| Регулируемая задержка | до 1000 экранов задержанной развертки | ||
| Начальная задержка развертки | ≤40 нс | ||
| Разрешение | 200 фс (мин.) | 64 фс (мин.) | |
| Синхронизация | Источники синхросигнала | Внешний, внешний с делителем частоты, внутренний (сигналом тактовой частоты), внешний с восстан. тактовой частоты - только АКИП-4112/1, АКИП-4112/3, АКИП-4112/6) | |
| Чувствительность | 100 мВпик (DC – 100 МГц), 200 мВпик (до 1 ГГц) | 100 мВпик (DC – 100 МГц), 200 мВпик (до 2,5 ГГц) | |
| Чувствительность (вход с делителем частоты) | 200 мВ – 2 Впик (1 – 7 ГГц), 300 мВ – 1 Впик (7 – 8 ГГц), 400 мВ – 1 Впик (8 – 10 ГГц), | 200 мВпик – 1 Впик (1 – 14 ГГц) | |
| Джиттер синхронизации, скз | 4 пс | 2 пс | |
| Режимы запуска развертки | Автоколебательный, ждущий | ||
| Вход внеш. синхронизации | соединитель SMA-типа | ||
| Внешняя синхронизация с восстановлением тактовой частоты ( АКИП-4112/1 и АКИП-4112/3 , АКИП-4112/6 ) | Чувствительность и диапазон тактовых частот | 50 мВпик: 12,3 Мб/с … 1 Гб/с; 100 мВпик: до 2,7 Гб/с | 100 мВпик: 6,5 Мб/с … 100 Мб/с; 20 мВпик: до 11,3 Гб/с |
| Временная нестабильность восстановл. f тактовой, с.к.з. | 1,5 пс + 1% от периода тактовой частоты | ||
| Mакс. входное напряжение | ± 2 В (DC + АСпик) | ||
| Входное сопротивление | 50 Ом | ||
| Связь по входу | Закрытый | ||
| Входной разъем | соединитель SMA-типа | ||
| Аналого-цифровое преобразование | Разрешение по вертикали | 16 бит | |
| Частота стробирования | 0…200 кГц | 0…1 МГц | |
| Объем памяти (запись) | 32…4096 точек на канал с шагом х2 | 32…32768 точек на канал с шагом х2 | |
| Режимы сбора данных | Стандартная выборка, усреднение, огибающая | ||
| Число усреднений | 2…4096 | ||
| Режим выделения огибающей | Минимум, максимум, минимум и максимум одновременно | ||
| Курсорные и маркерные измерения | Тип маркеров | X-маркеры (время). Y-маркеры (напряжение). XY-маркеры (сигнальные маркеры) | |
| Maркерные измерения | Абсолютное значение, разностное значение, напряжение, время, частота, наклон (V/s) | ||
| Режимы перемещения маркеров | Раздельный или связанный | ||
| Относительные измерения | Δ-измерения между измеряемым и опорным значениями: в %, dB или градусах фазы | ||
| Автоматические измерения | По вертикали | Максимум, Минимум, Пик-пик, «Верхний» уровень, «Нижний» уровень, Амплитуда,«Верх-Низ» (средний ур.), Среднее значение, DC скз, AC скз, Площадь, Ср. значение за период, DC скз за период, AC скз за период, Площадь за период, +Выброс, -Выброс | |
| По горизонтали | Период, Частота, +Длительность, -Длительность, Время нарастания, Время спада, +Скважность, -Скважность, +Переход, -Переход, Длительность пакета, Число периодов, Время@Mаксимум, Время@Mинимум, +Джиттер пик-пик, +Джиттер скз, -Джиттер пик-пик, -Джиттер скз | ||
| Статистические измерения | Текущее, Минимальное, максимальное, среднее значения, среднеквадратическое отклонение (СКО) | ||
| Определения вершины и основания сигнала | По гистограмме, мин/мaкс. метод или произвольно (по выбору оператора). | ||
| Пороги | Устанавливают в процентах, вольтах или делениях. Стандартно: 10-50-90 % или 20-50-80 % | ||
| Границы | Произвольная часть экрана по горизонтали | ||
| Режим измерения | Повторяющийся или однократный | ||
| Допусковый контроль | Режим тeста | Сравнение до 4-х параметров сигналов по установленным допускам. | |
| Реакция прибора на тест | Звуковой сигнал, запоминание, остановка сбора. | ||
| Математика | Математические функции | Вычисление и отображение до 4-х математических функций (сигналов) | |
| Maтематические операторы | Сложение, Вычитание, Умножение, Деление, Инверсия, Модуль, Экспонента (e), Экспонента (10), Логарифм (e), Логарифм (10), Дифференциал, Интеграл, Обратное БПФ, Линейная интерполяция, ИнтерполяцияSin(x)/x, Сглаживание, Тренд и др. | ||
| Oперанды | Входной сигнал, сигналы из памяти, математические функции, спектры, а также константы. | ||
| Анализатор спектра | Количество БПФ | до 2-х БПФ одновременно | |
| Маркерные измерения БПФ | Частота, разность частот, магнитуда и разность магнитуд. | ||
| Автоизмерения БПФ | Магнитуда, разность магнитуд, КНИ, частота, разность частот. | ||
| Тип окна наблюдения | Прямоугольное, Хэмминга, Хэннинга, плоское, Блэкмана-Харриса, Кайзера-Бесселя. | ||
| Гистограммы | Окно гистограммы | Вертик.или горизонтально. Построение внутри любой выбранной области экрана. | |
| Измеряемые параметры | Шкала, смещение, число событий в окне, максимум, размах, середина, среднее, минимум, девиация, среднее ±1 девиация, среднее ±2 девиации, среднее ±3 девиации. | ||
| Маски | Полигоны маски (области) | До 8 полигонов(создание или загрузка с диска) | |
| Типы масок | Стандартная, автомаска, из памяти, вновь созданная, отредактированная. | ||
| Aвтомаска | Создается автоматически как рукав допусков по обеим осям тестируемого сигнала. | ||
| Результаты теста | Общее число бракованных точек, число бракованных точек в каждом полигоне и внутри его границ. | ||
| Глазковые диаграммы | Измеряемые сигналы | автоматические измерения параметров NRZ и RZ “глазковых” диаграмм | |
| Измеряемые параметры | Площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота, временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание. | ||
| Генератор сигналов (кроме АКИП-4112 ) | Режимы | Импульс, NRZ/RZ (Импульс, NRZ/RZ (длина последовательности до 223 в зависимости от модели), 500 МГц тактовая частота, выход синхросигнала), 500 МГц тактовая частота, выход синхросигнала | |
| Частотный диапазон | Импульсный режим (период): 8 нс … 524 мкс, Режим NRZ/RZ: 8 нс … 524 мкс | Импульсный режим (период): 8 нс … 524 мкс, Режим NRZ/RZ: 4 нс … 260 мкс | |
| Оптический вход ( АКИП-4112/6 ) | Полоса пропускания (-3 дБ) | 0…9,5 ГГц | |
| Диапазон длин волн | 750 нм…1650нм | ||
| Калибр. длины волн | 850 нм (MM), 1310 нм (MM/SM), 1550 нм (SM) | ||
| Время нарастания | 51 пс (10% - 90%) | ||
| Уровень шума | 4 мкВт (1310 и 1550 нм), 6 мкВт (850 нм) в полной полосе частот | ||
| Погрешность | ±25 мкВт ±10% от полной шакалы | ||
| Максимальная опт. мощность | +7 дБм (1310 нм) | ||
| Вход | FC/PC, одно(SM)- многомодовый (MM) | ||
| Обратные потери на входе | SM: –24 дБ MM: –16 дБ | ||
| Сохранение и вызов сигналов | Управление | Запись и вызов установок, сигналов и копий экрана. | |
| Запоминание/вызов на диск | Запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом) | ||
| Внутренняя память | Запись и вызов до 4-х сигналов (ячейки П1-П4) | ||
| Aвтопоиск сигналов | Обеспечивает автоустановку коэффициента отклонения и напряжения компенсации, коэффициента развертки и задержки, а также уровня синхронизации | ||
| Дополнительные возможности | Растяжка сигналов | Сигналы из памяти, математические функции и спектры (со смещением по обеим осям) | |
| Комплексная шкала | Магнитуда, фаза, магнитуда+фаза, реальная часть, мнимая часть, мнимая + реальная части. | ||
| Растяжка и смещение по вертикали | До 10 млн. делений или 1 млн экранов | ||
| Растяжка и смещение по горизонтали | До 640 делений или 64 экранов | ||
| Общие данные | Напряжение питания | 6 В ± 5%, (универс. AC/DC) | 12 В ± 5%, (универс. AC/DC) |
| Потребляемый ток | 1,9 А макс.- АКИП-4112 2,1 А макс. – АКИП-4112/1 | 1,7 А макс. | |
| Интерфейс | USB 2.0 – АКИП-4112 USB 2.0 и LAN – АКИП-4112/1 | USB 2.0 и LAN | |
| Системные требования к ПК | Процессор класса Pentium (или эквив.), память ОЗУ 256 Мб (30 Мб для ПО), ОС - MS Windows XP (SP2), Vista, 7 или 8 (32/64 бит), Mac OS X и Linux, порт USB | ||
| Рабочие условия | +5 °C … +35 °C;влажность:5%...80% при 25 °C (без образования конденсата) | ||
| Габаритные размеры | 170 х 255 х 40 мм | 170 х 260 х 40 мм | |
| Масса | 1,1 кг – АКИП-4112 1,3 кг – АКИП-4112/1 | 1,3 кг макс. | |
Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: АКИП-4112, АКИП-4112/1, АКИП-4112/2, АКИП-4112/3, АКИП-4112/4, АКИП-4112/5, АКИП-4112/6, АКИП-4112/7
