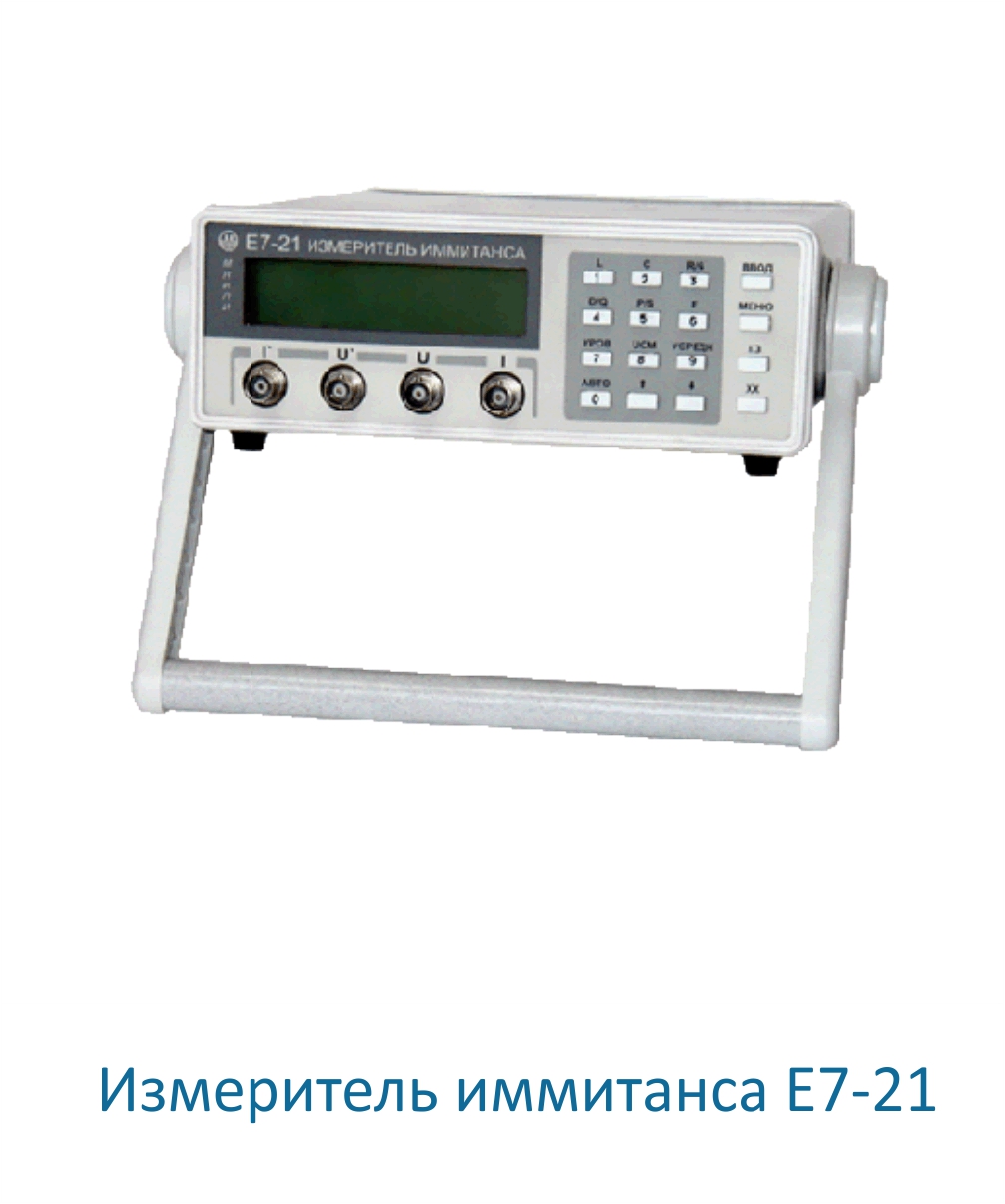

Измеритель иммитанса (RLC) Е7-21
Рабочие частоты 100 Гц, 1 кГц
Автоматический и ручной выбор пределов измерения
4-х разрядная индикация измеряемых величин
Два уровня измерительного сигнала
Режим усреднения
Функция допускового контроля
Интерфейс RS-232С
Двухстрочный индикатор
Измеритель иммитанса (RLC) Е7-21 - недорогой прибор класса точности 0,15% с широкими функциональными возможностями.
Измеряемые параметры: индуктивность (Ls, Lp), емкость (Сs, Сp), сопротивление (Rs, Rp), проводимость (Gp), фактор потерь (D), добротность (Q).
Объекты измерения: конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов. При наличии соответствующих датчиков прибор может измерять различные физические величины.
Использование: контроль качества ЭРЭ на входном и выходном контроле и при ремонте, контроль и управление технологическими процессами.
Характеристики
| Вид измерений | Ёмкость, индуктивность, сопротивление, проводимость, добротность, фактор потерь |
| Диапазоны измеряемых величин | |
| Емкость, Ф | 10-14 - 0,02 |
| Индуктивность, Гн | 10-8 - 16x103 |
| Активное cопротивление, Ом | 10-4 - 2x107 |
| Проводимость, См | 10-10 - 10 |
| добротность, фактор потерь | 10-3 - 103 |
- Емкость (10-13–0,02) Ф, индуктивность (10-8–16x103) Гн
- Сопротивление (10-3–2x107) Ом
- Проводимость (10-9–10) См
- Добротность, фактор потерь 10-3–103
- Погрешность ±0,15%
- Напряжение смещения 2±0,2 В
- Уровни измерительного сигнала (0,1±0,02) В и (1±0,2) В
- Выбор диапазона: автоматический, ручной
- Интерфейс RS-232C
- Габариты, масса: 90х265х317 мм, 2 кг
- Питание: ~220 В, 10 ВА
