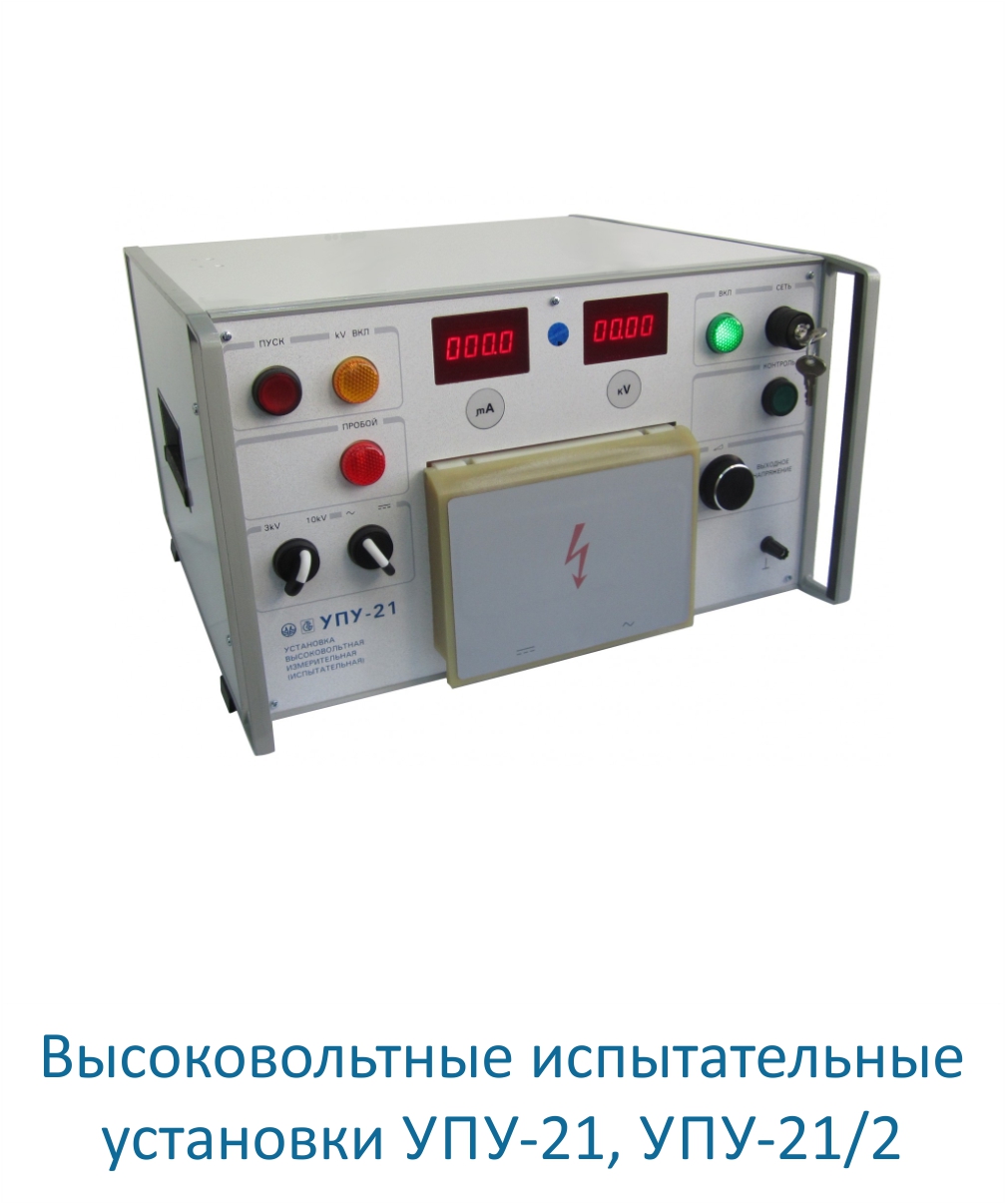

Высоковольтные измерительные (испытательные)
установки УПУ-21
УПУ-21-напряжение 10 кВ, ток 50 мА, мощность 500 Вт;
УПУ-21/1- напряжение 5 кВ, ток 100 мА, мощность 500 Вт;
УПУ-21/2- напряжение 10 кВ, ток 100 мА, мощность 1000 Вт;
Высоковольтные испытательные установки предназначены для испытания электрической прочности изоляции напряжением постоянного или переменного тока, а также для оценки тока утечки изоляции испытываемых объектов по постоянному току
Характеристики
| Выходное постоянное напряжение | 0 - 3 кВ; 0 - 10 кВ |
| Выходное переменное напряжение | 0 - 3 кВ; 0 - 10 кВ |
| Измерение тока утечки | от 0 до 100 мкА |
| Амплитудное значение пульсаций выходного напряжения относительно установленного напряжения при токе нагрузке 1 мA |
≤ 5% |
| Погрешность установки выходного напряжения | ≤ 4% |
| Ток срабатывания защиты | до 50 мА |
| Выходная мощность | 500 Вт |
| Габаритные размеры (HxWxD) | 280х480х475 мм |
| Масса | 36 кг |
| Условия эксплуатации | |
| Рабочая температура | от +5 до + 40 °С |
| Влажность | 80% при 25 °С |
