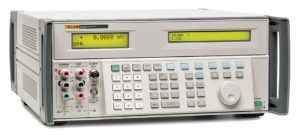

Калибратор Fluke 5730A - высокопроизводительный многофункциональный калибратор, который является кульминацией многих лет инженерных работ, исследования запросов пользователей, и разработок в области производства приборов, чтобы вывести на рынок новый “золотой стандарт” в электрической многофункциональной калибровке.
Калибратор Fluke 5730A предназначен для калибровки широкого спектра электрических измерительных приборов. Калибратор 5730A обеспечивает высокую точность в широком диапазоне окружающих температур. Такая точность позволяет калибратору проверять приборы в любой среде, не ограничиваясь калибровкой исключительно в лабораторных условиях со стандартной контролируемой температурой. Калибратор способен выполнять калибровку высокоточных мультиметров (8,5 разрядов), измеряющих переменное и постоянное напряжение, переменный и постоянный ток, а также сопротивление. Калибратор также оборудован функцией Wideband AC Voltage, расширяющей диапазон рабочей нагрузки для работы с РЧ-вольтметрами.
Прибор является полностью программируемым высокоточным источником:
- Постоянного напряжения до 1100 В;
- Переменного напряжения до 1100 В, выходной сигнал от 10 Гц до 1,2 МГц;
- Переменного и постоянного тока до 2,2 А, выходной сигнал от 10 Гц до 10 кГц;
- Сопротивления от 1 Ом до 100 МОм, плюс замыкание;
- Дополнительного широкополосного переменного напряжения от 300 мкВ до 3,5 В при 50 Ом (от –57 дБм до +24 дБм), от 10 Гц до 30 МГц
Среди функций калибратора 5730A:
- Внутренние эталоны, с контролируемой температурой, которые позволяют калибратору поддерживать полную производительность в широком диапазоне окружающей температуры;
- Автоматическое вычисление измерительной погрешности, которое выполняется с помощью простой регулирующей ручки выходного сигнала;
- Клавиши, умножающие и делящие значение на выходе на 10. Это позволяет упростить работу с измерительными приборами на точках калибровки при десятичных множителях части полной шкалы.
- Программируемые ограничения на входе для ограничения уровней, которые могут вводиться в калибратор. Это позволяет предотвратить доступ к уровням, которые могут быть опасны для оборудования и персонала;
- Непрерывное отображение технических характеристик калибратора в выбранной рабочей точке, интервала калибровки, а также доверительного интервала, указанного в спецификации;
- Вспомогательный зажим тока, предназначенный для калибровки измерительных приборов с помощью отдельных входных сигналов тока, без необходимости перемещения кабелей;
- Часы реального времени и календарь для отчетности путем отметки даты, а также для вывода напоминаний о необходимости выполнить калибровку нулевых точек постоянного тока в пределах требуемого интервала;
- Режимы смещения и масштабирования, которые упрощают проверки линейности мультиметров;
- Регулируемый опорный выходной сигнал фазы и входной сигнал фазовой подстройки;
- Интерфейс Fluke Calibration 5725A Amplifier для совместной работы с усилителем 5725A, увеличивающим максимальный постоянный и переменный ток до 11 А ;
- Интерфейс Fluke Calibration 52120A Amplifier для совместной работы с усилителем 52120A, увеличивающим максимальный постоянный ток до 100А и переменный ток до 120 А;
- Стандартный интерфейс IEEE-488 (GPIB), соответствующий стандартам ANSI/IEEE 488.1-1987 и 488.2-1987;
- Стандартный интерфейс последовательной передачи данных RS-232 EIA/TIA-574 для дистанционного управления;
- Комплексная внутренняя самопроверка и самодиагностика аналоговых и цифровых функций;
- Высокоскоростной интерфейсный порт USB 2.0;
- Встроенный порт 10/100/1000BASE-T Ethernet для дистанционного управления калибратором через сетевое соединение;
- Хост-порт для сохранения протоколов калибровки на flash-носитель;
- Подсветка выходных контактов Visual Connection Management для
- Указания верных конфигураций подсоединения кабелей;
- Soft Power - автоматический подбор напряжения/частоты в сети;
- ЖК-цветной дисплей VGA с дублированием сенсорной панелью;
- Отслеживаемая процедура калибровки для всех режимов и диапазонов, требующая только внешних эталонов 10 В, 1 Ом и 10 кОм, с периодической независимой проверкой;
- Автоматизированная проверка калибровки, обеспечивающая доверительный интервал между калибровками, а также данные, которые могут использоваться для регистрации и характеристики работы калибратора между калибровками.
Технические характеристики | ||||||||
Напряжение постоянного тока |
| |||||||
Напряжение переменного тока |
| |||||||
Сопротивление |
| |||||||
Постоянный ток |
| |||||||
Переменный ток |
| |||||||
Дополнительный компонент переменного напряжения в широком диапазоне частот |
|
Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: Fluke 5730A, Fluke 5730A/03, Fluke 5730A/05, Fluke 5730A/S
